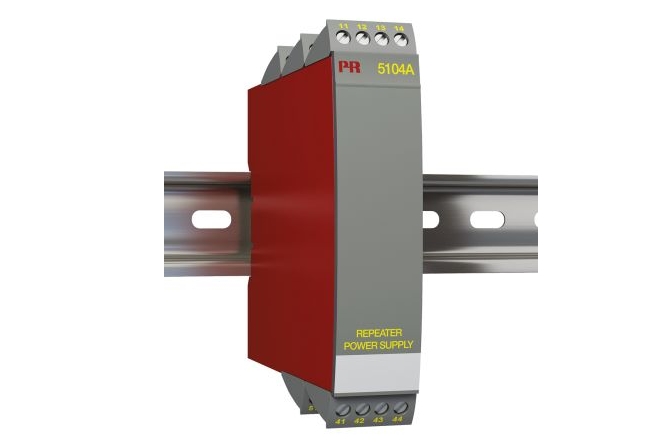

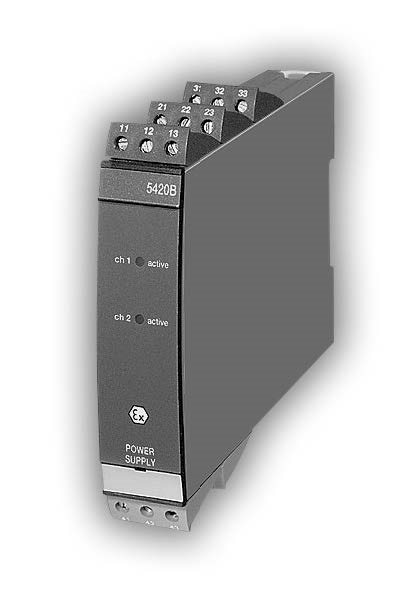

Aisladores de señal Serie 5000

PR Electronics
Serie 5000
  • Máxima fiabilidad
  • Variedad de dispositivos
  • Señales analógicas, digitales o HART
  • Tecnología STREAM SHIELD
  • Máxima protección contra el ruido
  • Aislamiento de tensión extremadamente alto
  • Para todo tipo de aplicación

La Serie 5000 de aisladores de señal de PR Electronics dispone de un completo rango de dispositivos que cubren cualquier tipo de aislamiento, sea cual sea el tipo de señal: analógicas, digitales o HART.

El objetivo de PR es ofrecer los aisladores más fiables del mercado y que esta fiabilidad se mantenga al más alto nivel en todas sus aplicaciones, incluso en las más críticas de ellas, ya que la fiabilidad puede traducirse directamente en ahorro de costes. ¿Qué coste supone las horas perdidas en sus procesos? Y no sólo esto, ¿cuántos inconvenientes causan estas paradas productivas?

La fiabilidad operacional se consigue mediante la protección eficiente contra las perturbaciones externas. STREAM SHIELD es la tecnología patentada de PR que provee los módulos de una alta precisión básica y de la máxima protección contra el ruido. La fiabilidad se refleja en ventajas concretas en el producto, asegurándole la calidad y estabilidad. Nosotros, además, le aseguramos todo ello con una garantía de cinco años.

Un extremadamente alto aislamiento de tensión le permite proteger su instalación de acuerdo con los requisitos de la Directiva de Baja Tensión. La mayoría de los aisladores de PR se caracterizan por un aislamiento de tensión excepcionalmente alto, de 3,75 kVCA.

Una alta relación señal/ruido de, normalmente, 80-100 dB correspondiente a una atenuación de ruido de factor 10.000-100.000.

Conectores sólidos y robustos con pines dorados que aseguran la fiabilidad operacional incluso en las situaciones más extremas.

Alta inmunidad al ruido emitido: este tipo de perturbación puede venir de convertidores de frecuencia o de fuentes de alimentación conmutadas. Los aisladores de PR están probados contra 10 Vrms en el rango 15 Hz-100 MHz, de acuerdo a los criterios de la industria marítima, entre otros.

Alta inmunidad a los transitorios de carga de energía: la perturbación viene, por ejemplo, de contactores. Nuestros aisladores están sometidos a pruebas de sobretensiones de hasta 2 kV en modo dife rencial y de 4 kV en modo común.

Alta inmunidad al ruido impulsivo: eficiente protección contra el ruido impulsivo, por ejemplo, el que proviene de relés. Con el fin de asegurar la fiabilidad en la operatividad en áreas expuestas a un elevado nivel de ruido impulsivo, se prueban todos los transmisores a 2,5 kV durante doce horas, a pesar de que sería suficiente hacerlo a 2,0 kV durante un minuto para satisfacer el criterio NAMUR NE 21.

Aislamiento de señal con flexibilidad incorporada

Varios de los módulos de la serie 5000 han sido diseñados para poder trabajar con señales  activas y pasivas tanto en la parte del sensor/transmisor como en la del PLC. Esto permite que la selección del producto sea más fácil y da al usuario un mayor grado de libertad.

Los módulos están disponibles en versiones de 1 ó 2 canales, lo que da lugar a un reducido espacio de instalación, ya que la versión de dos canales sólo tiene una anchura de 12 mm.

Módulos de alimentación de lazo y alimentación de 2 hilos para acondicionamiento de señal activo y pasivo

Cuando se utilizan los módulos con alimentación de lazo, no es necesario separar la alimentación. Esto significa que la transmisión de la señal y la alimentación pueden estar en los mismos dos cables.

Los módulos se caracterizan por:

•              Alta capacidad de carga

•              Caída de tensión baja

•              1, 2 ó 4 canales

•              Anchura inferior a 6 mm por canal



Protección de entradas y salidas. Se han tomado todas las medidas para proteger los aisladores tanto en la entrada como en la salida de:

•              Protección contra la inversión de la polaridad

•              Salida protegida de tensión

•              Protección contra sobretensiones



Fácil configuración con el software PReset

Los aisladores de PR electronics son fácilmente configurables para adaptarlos a las especificaciones de la aplicación. La configuración se lleva a cabo mediante interruptores o vía PC con el sencillo software PReset. Todos los parámetros pueden ser configurados desde el PReset en pocos minutos. ¡De forma rápida y sencilla!



Menú de funciones disponible en PReset:

•              Conversión

•              Inversión

•              Escalado

•              Linealización

•              Cálculos

•              Calibración de proceso

•              Detección de error
