Inspección por rayos X: cuándo conviene la inspección lateral
Junio 17, 2026
Los sistemas de inspección por rayos X tradicionales siguen siendo la solución ideal para la mayoría de las aplicaciones. Sin embargo, cuando se trata de envases altos, densos o complejos, una vista lateral puede marcar la diferencia.
En el departamento de calidad de un importante fabricante de alimentos, surgió un nuevo desafío: a medida que los formatos de envase evolucionan y se vuelven más complejos, algunas aplicaciones plantean exigencias cada vez mayores para los sistemas de inspección convencionales. Algunas áreas críticas resultan más difíciles de visualizar con claridad en las imágenes radiográficas.
La razón: envases altos, densamente llenos y con geometrías complejas. Lo que desde el exterior parece estable y controlable, en el interior puede representar un reto para la inspección. En estas aplicaciones específicas, los sistemas tradicionales de inspección por rayos X desde arriba pueden encontrarse con limitaciones inherentes a la geometría del envase, precisamente en procesos donde la seguridad del producto exige el máximo nivel de fiabilidad.
Las inspecciones tradicionales tipo Top-Shooter
En la mayoría de los entornos de producción, los sistemas de rayos X tipo top-shooter constituyen el estándar establecido. Estos inspeccionan los productos verticalmente, de arriba hacia abajo, y ofrecen resultados fiables para productos planos y homogéneos.
Sin embargo, en el caso de envases altos colocados en posición vertical, el recorrido de penetración de los rayos X aumenta considerablemente. La superposición de productos, los materiales multicapa y los contenidos densos generan pérdida de contraste y zonas ciegas, especialmente en las áreas de la base y las paredes laterales. Como consecuencia, la detección fiable de cuerpos extraños como vidrio, metal, piedra o plásticos de alta densidad puede resultar más exigente.
Al mismo tiempo, las exigencias sobre los controles de calidad en línea continúan creciendo. La supervisión del nivel de llenado, la verificación de la integridad del producto y el control del estado del envase deben realizarse directamente durante el proceso de producción, sin afectar la velocidad ni la eficiencia.
Vista lateral en lugar de vista superior: el principio de la inspección Sideshooter
Cuando la geometría del envase requiere una perspectiva adicional para complementar la inspección tradicional, la inspección por rayos X lateral (sideshooter) ofrece una alternativa precisa y fiable. En lugar de escanear el producto desde arriba, la inspección se realiza horizontalmente desde un costado. Esto reduce el espesor efectivo del material en la dirección del haz de rayos X, mejorando el rendimiento de detección.
Esta geometría de inspección reduce las superposiciones, mejora el contraste y proporciona una visión clara de las áreas críticas tanto del producto como del envase. Incluso en materiales densos o complejos, las imágenes obtenidas son más estables y fáciles de interpretar.
Minebea Intec, fabricante líder de soluciones de pesaje e inspección, ha desarrollado esta tecnología de forma consistente y ha creado una cartera estructurada de sistemas de inspección por rayos X laterales. Estas soluciones amplían las posibilidades de inspección para aplicaciones especiales en las que una vista lateral puede aportar información adicional de valor.
Cómo funciona: inspección precisa en tiempo real
Los sistemas sideshooter escanean continuamente el producto desde un costado, mientras detectores de alto rendimiento y un software inteligente de procesamiento de imágenes analizan los datos capturados en tiempo real. Las diferencias de densidad, los cuerpos extraños y las desviaciones de calidad se detectan de forma fiable, incluso dentro de envases complejos.

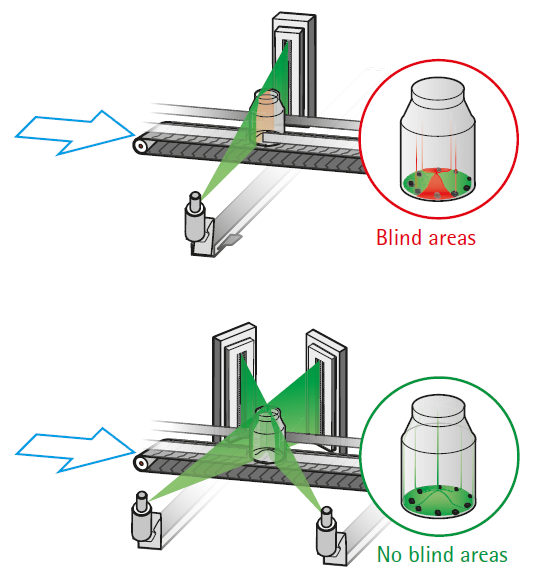

Dependiendo de los requisitos, se utilizan diferentes conceptos de inspección: desde configuraciones de haz único para aplicaciones estándar hasta tecnologías de doble haz o de múltiples vistas, que reducen aún más las zonas ciegas y aumentan específicamente la fiabilidad de detección. El resultado es una inspección estable y reproducible, incluso a altas velocidades de línea y en operaciones continuas 24/7.
Una opción para cada aplicación, sin complejidad innecesaria

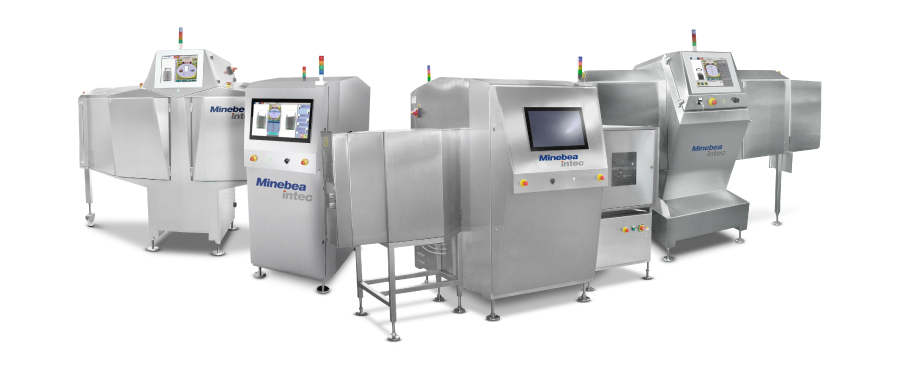

La gama de soluciones sideshooter de Minebea Intec está claramente estructurada y cubre una amplia variedad de aplicaciones:
Los modelos de entrada de gama, como Dylight S, ofrecen una solución compacta y de reducido espacio para envases pequeños y livianos, como bolsas flexibles (por ejemplo, especias o snacks), envases tubulares y flow packs, cajas plegables ligeras, porciones individuales (como café, té o azúcar) y pequeños envases de plástico o papel. Además, pueden integrarse fácilmente en líneas existentes.
Los sistemas avanzados, como Dymond S y Dymond DSV, combinan una detección fiable de cuerpos extraños con funciones avanzadas de control de calidad en línea. Entre ellas se incluyen verificaciones de nivel de llenado y de integridad del producto en botellas (por ejemplo, bebidas o productos líquidos), frascos, latas, bolsas tubulares (como salsas o productos lácteos), envases de cartón y soluciones tipo bandeja o multipack.
Los sistemas de alta gama, como Dymond D, están diseñados para aplicaciones especialmente densas, complejas o de alta dinámica, por ejemplo, productos envasados en vidrio, envases metálicos o líneas con elevados volúmenes de producción.
Todos los sistemas comparten características comunes: diseño higiénico conforme a las normativas vigentes, baja complejidad operativa y modernas interfaces que facilitan la transparencia, la trazabilidad y la optimización de procesos.
Aplicación práctica: procesos estables sin concesiones
Volviendo al fabricante de alimentos mencionado al inicio, la implementación de un sistema de inspección por rayos X lateral permitió inspeccionar de forma fiable todas las áreas críticas de sus productos. El número de falsas alarmas se redujo, el rendimiento de la línea se mantuvo constantemente elevado y los datos de inspección obtenidos pudieron utilizarse específicamente para auditorías y mejoras de procesos.
La inspección volvió a convertirse, en este caso, en un componente estable de la línea de producción y no un factor limitante.
Al final, hay un aspecto que sobresale por encima de todos los demás: la seguridad. Seguridad para la producción, para la marca y para el consumidor.
