Válvulas de seguridad

Las válvulas de seguridad desempeñan un papel fundamental en la protección de las personas y los equipos. Sobre la base de la extensa trayectoria de las válvulas de seguridad Consolidated, Baker Hughes trabaja estrechamente con sus clientes y con los organismos reguladores para configurar, diseñar y fabricar válvulas de seguridad que contribuyan a mantener condiciones de operación más seguras en una amplia variedad de entornos.

Las válvulas de seguridad Consolidated de Baker Hughes ayudan a operar sus procesos de manera eficiente y rentable.

Sus válvulas de seguridad cumplen con el código ASME Sección I para aplicaciones en calderas. Están diseñadas con múltiples características que satisfacen los requisitos de ASME para fluidos compresibles, como el vapor. Las válvulas de seguridad Consolidated de Baker Hughes son reconocidas por su calidad excepcional, rendimiento y confiabilidad. Es fundamental que sean fiables incluso en las aplicaciones reales más exigentes. Con una amplia gama de estilos, modelos, opciones y configuraciones, sus válvulas de seguridad se utilizan en numerosas aplicaciones.

Las válvulas de seguridad Consolidated cumplen con:

• ASME B&PVC Sección I
• Muchas otras normas globales y regionales

¿No está seguro de qué válvula necesita para su aplicación?

Descargue ValSpeQ (reguladores Mooney y válvulas Becker) o ValvStream™ (válvulas Masoneilan y Consolidated) para dimensionar, seleccionar y generar la documentación de propuestas para sus válvulas.

Servicios

Los Consolidated Green Tag Centers (GTC) conforman una de las redes de servicio OEM más amplias de la industria. Con más de 80 instalaciones ubicadas en más de 30 países de todo el mundo, la red GTCNet™ proporciona el soporte posventa que usted necesita. Los clientes de GTC reciben un servicio ágil y eficaz mediante reparaciones certificadas por el fabricante, diagnósticos innovadores de válvulas a través del software de gestión y mantenimiento ValvKeep™, y el dispositivo electrónico de prueba de válvulas EVT-Pro. Cada centro GTC cuenta con técnicos altamente calificados, específicamente capacitados y certificados para brindar un soporte de producto excepcional y una sólida experiencia técnica.

En Secoin S.A. somos parte de esta red, por lo que nuestro taller de válvulas cuenta con las certificaciones internacionales Green Tag Center (GTC) y Masoneilan Authorized Repair Centers (MARC) emitidas por Baker Hughes. Estos sellos, reconocen que nuestros técnicos, instalaciones y procedimientos se encuentran altamente calificados y auditados externamente para asegurar un servicio de máxima calidad en:

• Ajuste y certificación de válvulas
• Mantenimiento y reparación
• Ensamblado de nuevas válvulas con kits originales

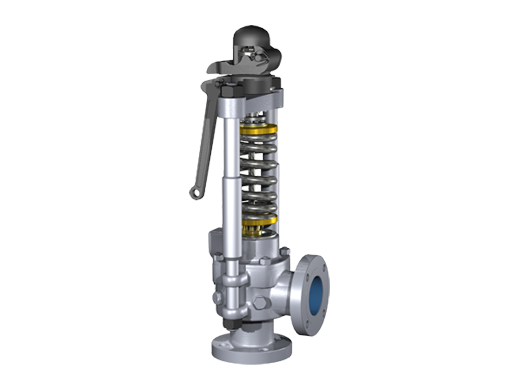

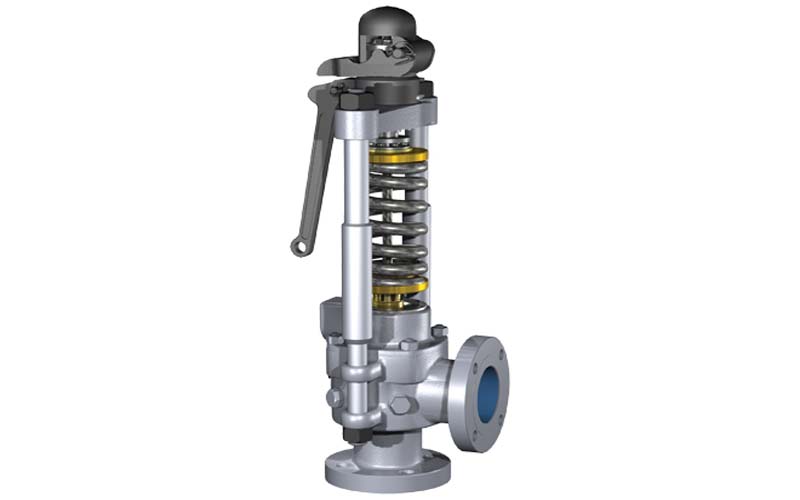

Válvula de seguridad Tipo 1700 Maxiflow™

Las válvulas de seguridad Consolidated serie 1700 Maxiflow están probadas en campo y diseñadas para proporcionar una protección óptima contra sobrepresión en calderas.
Incrementan la eficiencia de la planta al reducir las pérdidas de vapor mediante una mayor hermeticidad del asiento y una apertura rápida hasta elevación total, con un cierre igualmente rápido a medida que disminuye la presión del recipiente.

Características

• Construcción con varilla lateral que proporciona compensación térmica frente a la expansión del cuerpo, logrando una carga del resorte más uniforme y una mayor hermeticidad del asiento.

• Diseño delgado y flexible del thermodisc para una hermeticidad del asiento repetible.

• Placa de cubierta que permite alcanzar más rápidamente la elevación total mediante una ventilación rápida.

Aplicaciones

Las válvulas de seguridad Consolidated serie 1700 Maxiflow se utilizan ampliamente en calderas subcríticas de tipo tambor y en calderas supercríticas de flujo continuo (once-through).
Clasificación de presión de entrada desde ASME clase 600 hasta ASME clase 4500.

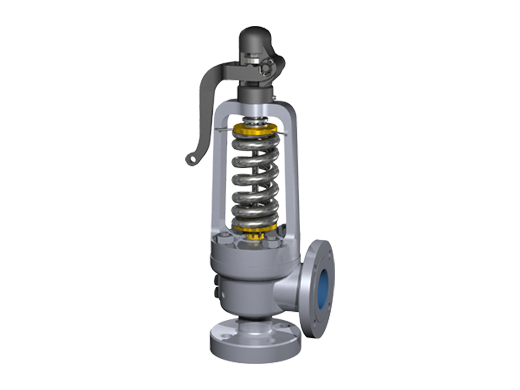

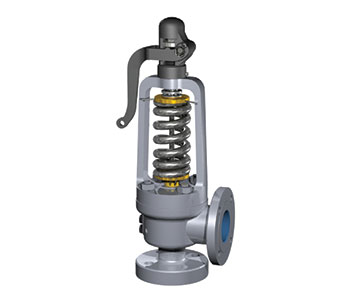

Válvula de seguridad Tipo 2700

El diseño del asiento con thermodisc de la válvula de seguridad Consolidated Tipo 2700 proporciona una excelente hermeticidad del asiento, y el diseño del thermodisc incrementa la repetibilidad de las aperturas (“pops”).

Características

• Diseño delgado y flexible del thermodisc para una hermeticidad del asiento repetible.

Aplicaciones

Las válvulas de seguridad Consolidated serie 2700 están diseñadas para cumplir los requisitos de los mercados de cogeneración y valorización energética de residuos (waste-to-energy).
Clasificación de presión de entrada desde ASME clase 600 hasta ASME clase [pendiente de completar según el original].

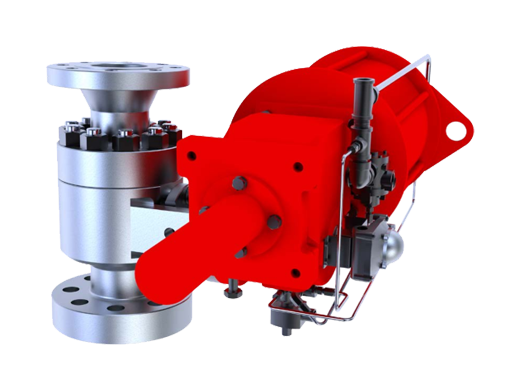

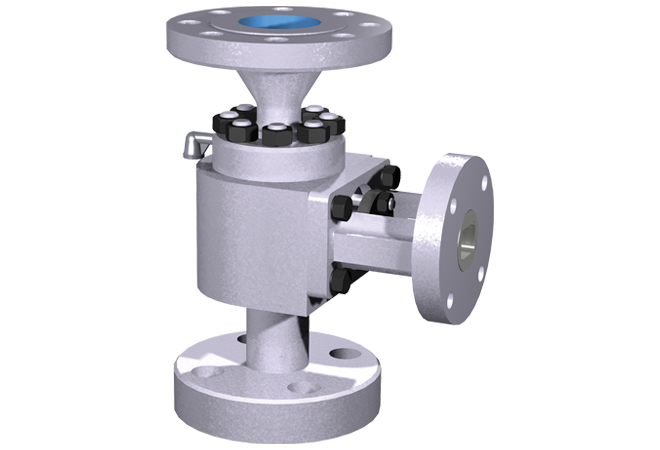

Válvula de bola Electromatic™ Tipo 3500

La válvula de bola Electromatic™ Consolidated serie 3500 (EBV) reduce los tiempos de arranque y parada cuando se utiliza para la ventilación de vapor en unidades subcríticas.
Incrementa la eficiencia de la planta al proporcionar una hermeticidad del asiento repetible.

Características

• Diseño optimizado de la bola y el asiento para proporcionar una hermeticidad del asiento consistente.

• Controlador digital que se integra con sistemas modernos de control distribuido (DCS).

Aplicaciones

• Válvulas de seguridad accionadas por potencia conforme a ASME Sección I para calderas supercríticas o de flujo continuo (once-through).

• La certificación ASME Sección I no es requerida cuando se utiliza en calderas subcríticas o de tipo tambor para la ventilación durante el arranque y la parada.

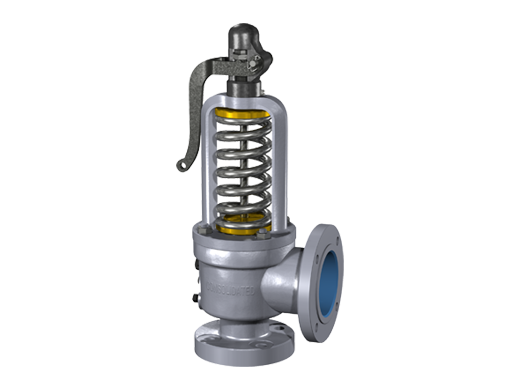

Válvula de seguridad Tipo 1811

Las válvulas de seguridad Consolidated serie 1811 están diseñadas para ofrecer una solución rentable y de alta capacidad.

Características

• Diseño optimizado del asiento para mejorar la hermeticidad del asiento y aumentar la capacidad.

Aplicaciones

Las válvulas de seguridad Consolidated serie 1811 están diseñadas con clasificaciones de presión de entrada desde ASME clase 300 hasta ASME clase 600.
El diseño está aprobado para su uso por la Guardia Costera de los Estados Unidos (U.S. Coast Guard) en calderas de potencia y otras aplicaciones marinas.

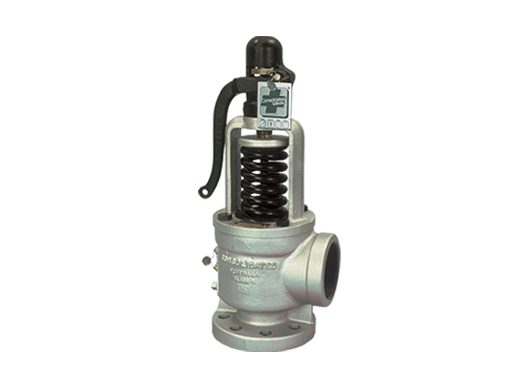

Válvula de seguridad Tipo 1511

El diseño de la válvula de seguridad Consolidated serie 1511 permite reducir los costos de mantenimiento gracias a su simplicidad constructiva.

Características

• El diseño de resorte abierto y su simplicidad facilitan el desmontaje y el montaje.

Aplicaciones

Las válvulas de seguridad Consolidated serie 1511 están diseñadas con cuerpo de hierro fundido y componentes internos (trim) de latón, con clasificaciones de presión de entrada desde ASME clase 125 hasta ASME clase 250.
La serie Consolidated 1511 ofrece un diseño probado y de alto rendimiento para calderas de calefacción a vapor de baja presión.

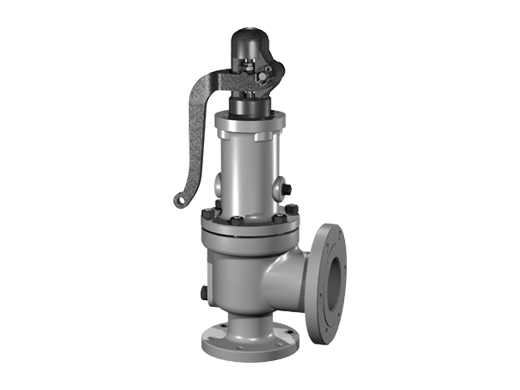

Válvula de seguridad Consolidated™ Serie 1900/P

La válvula de seguridad Consolidated™ Serie 1900/P está diseñada para adaptarse fácilmente a una amplia variedad de requisitos de aplicación.

Características y beneficios

• Bajo costo total de propiedad: la construcción robusta proporciona una mayor vida útil de la válvula, menores costos de mantenimiento y facilidad para conversiones de válvulas.

• Conversión simplificada: la flexibilidad de diseño y la intercambiabilidad de componentes permiten adaptarse a cambios en el proceso, simplificando la conversión a una variedad de configuraciones.

• Hermeticidad del asiento mejorada: el asiento Thermodisc patentado (estándar en las válvulas de las series 1900/P1 y 1900/P3) proporciona una hermeticidad del asiento superior.

• Cumplimiento con la última edición de la norma API 526: cuando se requiere para reemplazo, las válvulas Consolidated Serie 1900/P también están disponibles con conexiones y dimensiones de acuerdo con la norma API Standard en ediciones anteriores, incluida la tercera edición de 1984 y las precedentes.

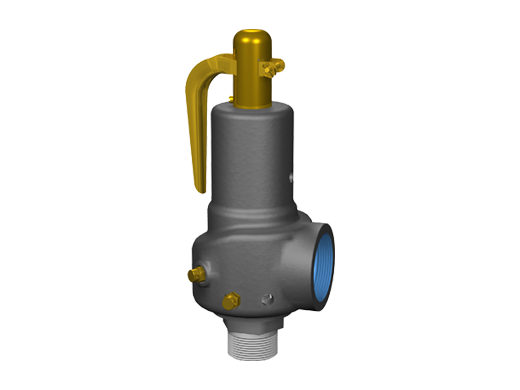

Válvula de seguridad Tipo 1541/1543

El diseño con dos anillos de ajuste de las válvulas de seguridad Consolidated Tipo 1541 y 1543 permite una apertura precisa y una elevación total con un 3 % de sobrepresión. Las arandelas de resorte autoalineantes contribuyen a mejorar la repetibilidad y a prolongar la vida útil de la válvula.

Características

• Adecuadas para aplicaciones con vapor y otros fluidos compresibles.

• Las válvulas de seguridad Consolidated Tipo 1541 y 1543 están aprobadas conforme a ASME Sección I y VIII.

• Se utilizan comúnmente en plantas farmacéuticas y de procesos.

Aplicaciones

Las válvulas de seguridad Consolidated Tipo 1541 y 1543 están configuradas para vapor y otros fluidos compresibles.
El medio de proceso se limita a servicios no tóxicos, no inflamables y no corrosivos.
Se utilizan principalmente en plantas farmacéuticas y de procesos.

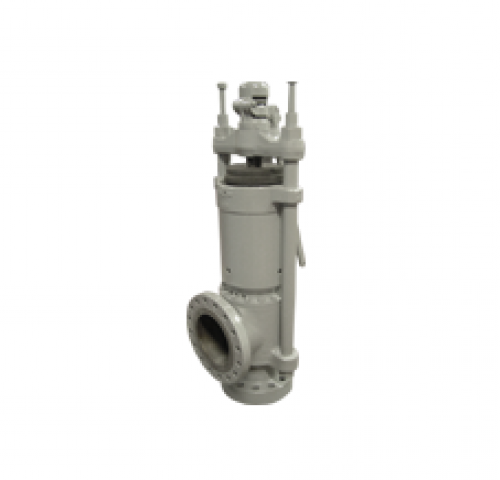

Válvula de seguridad Maxiflow™ de vapor principal Tipo 3700

Las válvulas de seguridad Maxiflow Consolidated Serie 3700 de Baker Hughes son válvulas de seguridad accionadas por resorte para servicio de vapor.
Las válvulas de la Serie 3700 se suministran de acuerdo con los requisitos del Código ASME Sección III, División 1, Clases 1 y 2, en cuanto a materiales, diseño, fabricación, inspecciones, pruebas de presión y protección contra sobrepresión. Además, estas válvulas se suministran conforme a las especificaciones de diseño del propietario.

Se ha puesto especial énfasis en proporcionar un diseño que pueda ser fácilmente mantenido en campo y que ofrezca un alto grado de confiabilidad para satisfacer las exigentes necesidades de los clientes del sector nuclear.
Las válvulas de seguridad Serie 3700 cuentan con certificación de capacidad, incluida la demostración de funcionamiento conforme a la Sección III del Código ASME para aplicaciones en sistemas de energía nuclear y al código de pruebas ASME PTC 25 (Power Test Code).

Características

• Diseño accionado por resorte para servicio de vapor.

• Cumplimiento con el Código ASME Sección III, División 1, Clases 1 y 2.

• Alta confiabilidad para aplicaciones en sistemas de energía nuclear.

• Diseño optimizado para facilitar el mantenimiento en campo.

• Certificación de capacidad conforme a ASME Sección III y ASME PTC 25.

Aplicaciones

• Sistemas de vapor principal en centrales nucleares.

• Sistemas de energía nuclear que requieren protección contra sobrepresión conforme al Código ASME.


Válvula de seguridad Tipo 31700

La válvula de seguridad CONSOLIDATED® 31700 de Baker Hughes ha sido diseñada específicamente para aplicaciones nucleares e incorpora en su diseño numerosas características y mejoras desarrolladas a partir de la experiencia adquirida en centrales nucleares.
Se ha puesto especial énfasis en proporcionar un diseño que pueda ser fácilmente mantenido en campo y que ofrezca un alto grado de confiabilidad para satisfacer las exigentes necesidades de los clientes del sector nuclear.

Las válvulas de seguridad de vapor CONSOLIDATED® Serie 31700 están diseñadas y certificadas conforme a la Sección III del Código ASME para su aplicación en sistemas de energía nuclear.

Características

• Diseño específico para servicio nuclear.

• Alta confiabilidad basada en la experiencia operativa en centrales nucleares.

• Diseño optimizado para facilitar el mantenimiento en campo.

• Certificación conforme a la Sección III del Código ASME.

Aplicaciones

• Válvulas de seguridad para presurizadores en sistemas de energía nuclear.

• Sistemas de vapor en centrales nucleares que requieren cumplimiento del Código ASME Sección III.
