Válvulas de seguridad y alivio de presión operadas por piloto
- Para eventos de sobrepresurización
- Cero fugas a alta presión de operación
- Ciclo de sobrepresión estable y eficiente
- Diseño flexible y modular
- Ensayo en servicio
- Mayores capacidades con válvulas más pequeñas
- Rendimiento superior
- Variedad de modelos
Las válvulas de seguridad y alivio de presión operadas por piloto (POSRV) de Consolidated ofrecen la seguridad que usted espera, la confiabilidad que necesita y la eficiencia que requiere para mantener sus operaciones funcionando sin interrupciones. Estas válvulas brindan un rendimiento superior y múltiples beneficios técnicos y operativos en comparación con los dispositivos de alivio de presión tradicionales.
Características y beneficios
Las válvulas de seguridad y alivio de presión operadas por piloto se diseñan con características que las diferencian de las válvulas de alivio con resorte convencionales, ofreciendo un rendimiento superior. Gracias a su diseño compacto, son más livianas y fáciles de instalar en la mayoría de las aplicaciones.

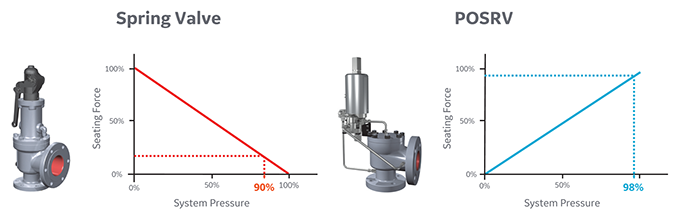

Cero fugas a alta presión de operación
Las válvulas de seguridad operadas por piloto de Consolidated ofrecen un desempeño líder en la industria, con hermeticidad en el asiento tanto de la válvula principal como del piloto hasta el 98 % de la presión de calibración. Este diseño avanzado garantiza cero fugas en condiciones normales de operación, incluso en las aplicaciones de alta presión más exigentes.
Ciclo de sobrepresión estable y eficiente
La configuración con sensor remoto elimina el golpeteo (chatter) y el ciclo rápido de apertura/cierre en aplicaciones con pérdidas en la línea de entrada superiores al 3 %, permitiendo que las POSRV de Consolidated se abran y alivien presión de forma estable y eficiente. El estilo modulante abre proporcionalmente a la sobrepresión detectada por el piloto, asegurando un ciclo de apertura suave y liberando solo la capacidad necesaria, manteniendo la operación segura, eficiente y confiable.
Diseño flexible y modular
Certificadas para gas, líquidos y vapor, estas válvulas se configuran para adaptarse a cada aplicación, incorporando opciones como blowdown ajustable, modulador acoplado (bolt-on), amortiguador de picos de presión en la línea del piloto (surge snubber) y decenas de accesorios opcionales. Las POSRV de Consolidated pueden configurarse para prácticamente cualquier servicio.
Ensayo en servicio
No es necesario detener el proceso para enviar la válvula a un taller. Con el accesorio Field Test Connection incluido de serie en todas las válvulas operadas por piloto de Consolidated, es posible realizar una prueba estándar de presión de calibración directamente en campo, con la válvula en servicio y protegiendo continuamente el recipiente presurizado.
Mayores capacidades con válvulas más pequeñas
El diseño de paso completo (full-bore) de las POSRV Consolidated permite maximizar la capacidad utilizando válvulas de menor tamaño, lo que se traduce en ahorro de dinero, espacio y peso.

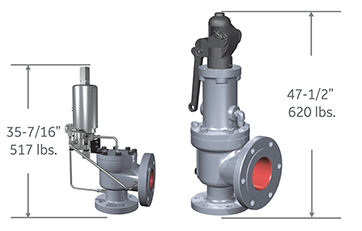

Perfil más pequeño y liviano
En comparación con una válvula de resorte directa (Direct Spring PRV), la válvula pilotada de Consolidated ofrece ventajas significativas en tamaño y peso para instalaciones más compactas. A medida que aumenta el tamaño de la válvula principal, el tamaño de la válvula piloto permanece igual, lo que amplifica el beneficio especialmente en tuberías de gran diámetro.

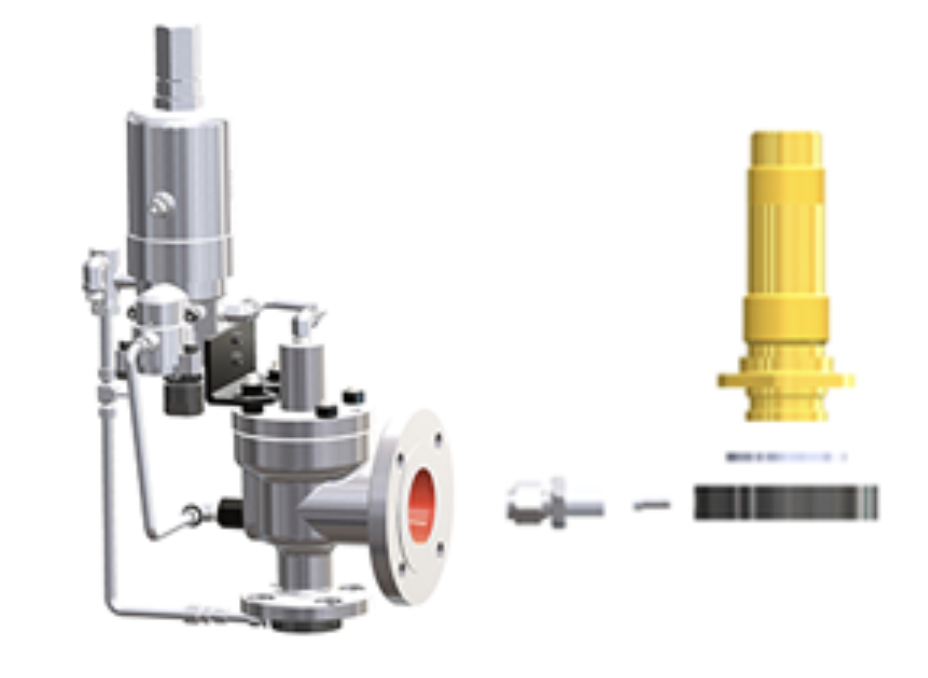

Opción de boquilla completa (Full-Nozzle)
Para aplicaciones con fluidos corrosivos, la serie Consolidated 2900 Series Gen II ofrece una opción de diseño con boquilla completa, que aísla el medio del cuello de entrada del cuerpo principal, evitando así costosas modificaciones con materiales exóticos en ciertos servicios corrosivos.

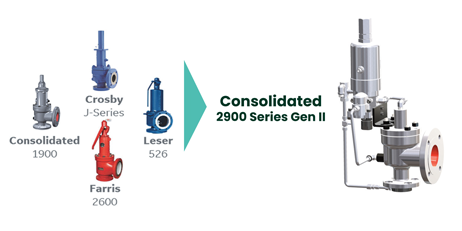

Fácil actualización de una válvula de resorte directa
Si en su instalación actual tiene una válvula de resorte directa (Direct Spring PRV) sobredimensionada, mal especificada o que podría beneficiarse de las ventajas de una válvula operada por piloto de alto rendimiento, la solución es la Consolidated 2900 Series Gen II Pilot Valve. Es la única válvula pilotada del mercado capaz de reemplazar cualquier PRV de resorte directo con norma API 526 de cualquier fabricante sin modificar la cañería, ya que mantiene las mismas dimensiones entre centros (center-to-face).
Modelos

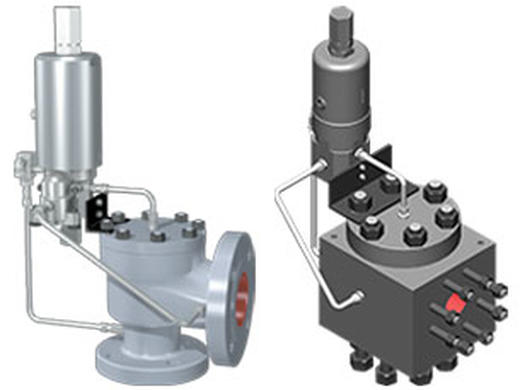

Consolidated 3900/3900 TM
Las válvulas de seguridad y alivio de presión operadas por piloto (POSRV) Consolidated Series 3900/3900 TM cuentan con un diseño de válvula principal de semi-boquilla que cumple con los requisitos dimensionales entre caras (center-to-face) establecidos por la norma API 526 para POSRV.
La Serie 3900 Triple Media (TM) es una de las primeras POSRV diseñadas para operar con líquidos, aire/gases y vapor, y cuenta con certificación multimaterial para cumplir con el marcado de capacidad para múltiples medios según el Código ASME B & PVC, Caso de Código 2787.
Ambas series 3900 incorporan de serie una válvula piloto de tipo non-flowing, adecuada para fluidos compresibles e incompresibles. Se encuentran disponibles construcciones opcionales de válvula piloto con funcionamiento de acción instantánea (pop) o modulante, para cumplir con distintos rangos de presión, requisitos de hermeticidad de asiento y valores de blowdown.
Altamente versátiles, estas tecnologías de válvulas ofrecen facilidad de mantenimiento, alta confiabilidad, flexibilidad y una operación y rendimiento eficientes.

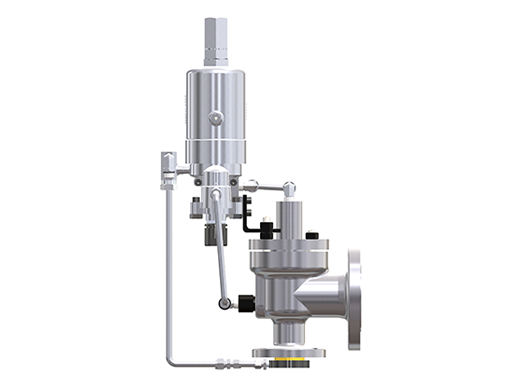

Consolidated Serie 2900/2900 TM Gen II
La Consolidated Serie 2900/2900 TM Gen II es una válvula de seguridad y alivio de presión operada por piloto (POSRV) con diseño de boquilla completa (full-nozzle), cuyas dimensiones coinciden con las de las válvulas de resorte directo (PRV) según la norma API 526.
Su diseño patentado de boquilla completa con detección integrada (integral sense) permite un mantenimiento sencillo, así como conversiones fáciles de PRV con resorte a PRV operadas por piloto durante todo el ciclo de vida de la válvula.
La Serie 2900 Triple Media (TM) es la primera POSRV de boquilla completa diseñada para operar con líquidos, aire/gases y vapor, y cuenta con certificación multimaterial para cumplir con el marcado de capacidad para múltiples medios según el Código ASME B & PVC, Caso de Código 2787.
Ambas series de válvulas utilizan la misma tecnología de válvula piloto que la Serie 3900, incluyendo el piloto modulante True Zero Leakage, que ofrece una solución modernizada de protección contra sobrepresión orientada a la reducción de la huella de carbono y de emisiones.

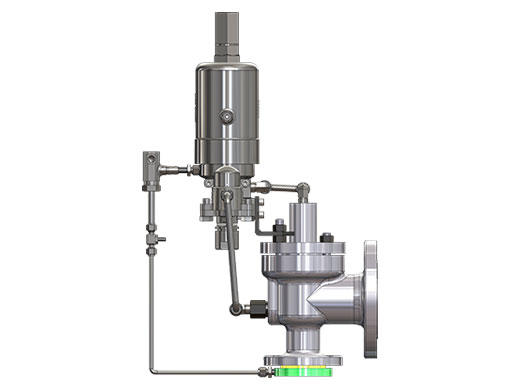

Consolidated Tipo 2900-40
Esta válvula de seguridad y alivio de presión operada por piloto no requiere tapón hidráulico (hydro plug), ya que el piloto puede bloquearse (gagged).
Con diseño de piloto non-flowing.
Maximiza el caudal permitido al posibilitar que el economizador opere a presiones más altas mediante el uso de pilotos sin fugas en el asiento. Aumenta la eficiencia al ofrecer una hermeticidad de asiento repetible.
Para la protección contra sobrepresión de economizadores cuando no es posible utilizar una válvula de seguridad certificada para líquidos o una válvula de seguridad y alivio operada por piloto, debido a un escenario de alivio de vapor. Certificada según la Sección I de ASME para vapor y agua conforme al Caso de Código ASME 2446.
Incluye amortiguador de presión en la línea del piloto (pilot line pressure snubber) para minimizar el golpeteo (chatter) provocado por excursiones rápidas de presión y por golpes de ariete (water hammer).

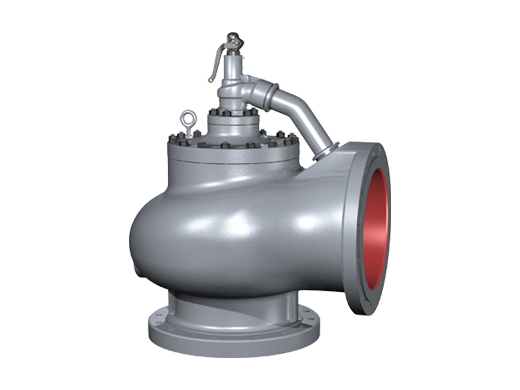

Consolidated Tipo 13900
La válvula de seguridad y alivio de presión operada por piloto Serie Tipo 13900 combina alta capacidad con una construcción simple, diseñada conforme a la Sección VIII de ASME. Está compuesta por una pequeña válvula piloto convencional a prueba de falla (fail-safe) y una válvula principal de alta capacidad. La válvula principal puede configurarse con orificios de hasta 200 pulgadas cuadradas, lo que ayuda a reducir la cantidad de válvulas necesarias para la protección contra sobrepresión del sistema.
La eficiencia total del sistema se ve incrementada por la capacidad de la válvula principal para manejar más de 3.000.000 lb/h de vapor, ofreciendo una capacidad de descarga 7:1 sobre las válvulas con orificio “T” y 2:1 sobre las de orificio “W”.
Su diseño de válvula simple y eficiente ayuda a reducir la necesidad de inventario excesivo y el tiempo de mantenimiento. Permite realizar pruebas tanto al piloto como a la válvula principal directamente en campo, sin desconectar las líneas de entrada y salida de la válvula principal.
La válvula de seguridad y alivio Tipo 13900 es ideal para aplicaciones de calderas no alimentadas directamente por fuego (unfired boilers):
-
Maneja capacidades extremadamente grandes, hasta 3.000.000 lb/h.
-
Diseño compacto y liviano que reduce los costos de instalación.
-
Capacidad de desmontaje y reparación en línea, lo que ayuda a disminuir los costos de mantenimiento.
