Posicionadores digitales para válvulas de control: mucho más que un convertidor de señal
Agosto 31, 2026
Recientemente, Ricardo Castaneda, referente internacional en válvulas de control y diagnóstico digital, compartió en su cuenta de LinkedIn una reflexión sobre la evolución de los posicionadores de válvulas y el potencial que ofrecen las tecnologías digitales para mejorar su control, diagnóstico y monitoreo.
Castaneda, cuya experiencia incluye muchos años de trabajo en Masoneilan / Baker Hughes, donde estuvo estrechamente vinculado a la evolución de las tecnologías de posicionamiento y diagnóstico digital, reflexiona hoy sobre la actualidad de los posicionadores digitales para válvulas neumáticas y, especialmente, sobre todo lo que estas tecnologías pueden ofrecer más allá de su función tradicional.
Su análisis parte de una cuestión que puede parecer sencilla, pero que resulta fundamental para comprender el verdadero funcionamiento de un posicionador digital moderno: no se trata simplemente de convertir una señal de 4–20 mA en una señal neumática de 3–15 psi. Un posicionador digital es, en realidad, un controlador de posición capaz de utilizar la presión que sea necesaria para llevar una válvula hasta la posición requerida y mantenerla allí.
Esta distinción adquiere todavía mayor importancia cuando se consideran las posibilidades actuales de diagnóstico, monitoreo del estado de las válvulas y análisis de datos.
A continuación, compartimos las principales reflexiones planteadas por Ricardo Castaneda, adaptadas al contexto de nuestro blog.
Algunas consideraciones para comenzar
Antes de abordar el funcionamiento de un posicionador digital, hay que tener en cuenta dos aspectos:
- La mayoría de los posicionadores de válvulas de control actuales utilizan tecnología digital. Si bien los posicionadores completamente analógicos todavía continúan en servicio, son cada vez menos frecuentes.
- No todos los posicionadores digitales ofrecen las mismas capacidades. Esto resulta particularmente relevante cuando hablamos de diagnóstico, adquisición de datos y monitoreo del estado de la válvula.
El error conceptual más común
Una descripción que aparece con frecuencia al explicar el funcionamiento de un posicionador es, esencialmente, la siguiente:
El posicionador recibe una señal de 4–20 mA proveniente del controlador, DCS o PLC y envía una señal neumática de 3–15 psi al actuador para ajustar la posición de la válvula.
El problema no está en la referencia a la señal de control de 4–20 mA. Después de todo, esta señal todavía representa una parte importante de la base instalada a nivel mundial.
El concepto que necesita ser revisado es la idea de que la salida neumática del posicionador está limitada a una señal de 3–15 psi.
Un posicionador digital moderno no es simplemente un reemplazo electrónico de un sistema neumático tradicional de 3–15 psi.
El posicionador digital utiliza la presión del actuador que sea necesaria —dentro de la presión de suministro disponible y de los límites configurados— para llevar la válvula a la posición requerida.
Esta diferencia es fundamental.
Un ejemplo habitual: válvula de simple efecto, aire para abrir y falla al cerrar
Para comprender mejor este concepto, propone analizar una de las configuraciones más comunes: una válvula de simple efecto, aire para abrir y falla al cerrar.
Supongamos que la presión de suministro disponible para el posicionador es de 28 psi.
Apertura de la válvula
Cuando la señal de control requiere que la válvula se abra, el posicionador digital compara la posición real de la válvula con el punto de ajuste de posición.
A partir de esa comparación, calcula la desviación y ajusta su salida neumática hacia el actuador hasta alcanzar la posición requerida.
En un actuador de aire para abrir, esto implica aumentar la presión del actuador y comprimir el o los resortes.
La salida neumática no está limitada a 15 psi.
Si es necesario para alcanzar la posición requerida, el posicionador puede aumentar su salida hasta acercarse a la presión de suministro disponible. En este ejemplo, potencialmente hasta aproximadamente 28 psi.
Algunos posicionadores permiten establecer una presión máxima de salida durante la configuración. Sin embargo, esta capacidad y la forma en que se implementa pueden variar según el fabricante y el modelo.
Esto adquiere especial importancia cuando aumenta la fricción.
La fricción está presente en toda válvula de control y puede cambiar con el tiempo. La fricción de la empaquetadura, los depósitos, las interferencias mecánicas y otras fuentes de resistencia pueden aumentar la fuerza necesaria para mover la válvula.
En este escenario, la función del posicionador es compensar esas fuerzas ajustando la presión del actuador hasta eliminar el error de posición, o hasta que el sistema alcance sus límites físicos o configurados.
Cierre de la válvula
Ahora podemos analizar la situación inversa: la señal de control requiere que la válvula se cierre.
El posicionador reduce la presión del actuador mediante la descarga de aire. A medida que disminuye la presión, la fuerza del resorte mueve la válvula hacia la posición cerrada.
Una vez más, el posicionador ajusta continuamente la presión en función de la diferencia entre la posición requerida y la posición real.
Si es necesario, la presión del actuador puede acercarse a 0 psi.
Al igual que ocurre con la presión máxima, algunos posicionadores permiten configurar una presión mínima de salida u otros límites relacionados.
Existe un compromiso dinámico
Es de destacar una consideración dinámica importante cuando el actuador es llevado hacia su presión máxima o cuando se lo ventea hasta una presión cercana a cero.
Si el actuador queda completamente presurizado o ampliamente venteado y la señal de control cambia repentinamente de dirección, puede producirse un retraso en la respuesta.
El actuador debe primero liberar o reconstruir la presión antes de que pueda comenzar un movimiento significativo en la dirección opuesta.
Este comportamiento es importante a la hora de evaluar la respuesta de la válvula, el ajuste del control y su desempeño dinámico.
Pensemos en el posicionador digital como un controlador de posición
Una de las mejores maneras de comprender un posicionador digital moderno, es dejar de considerarlo simplemente como un convertidor de señales.
Es un controlador de posición.
Funciona como un sistema de control de posición en lazo cerrado, comparando continuamente:
Posición requerida → Posición real → Error → Salida correctiva
Desde una perspectiva de diagnóstico de válvulas de control, un lazo de control de procesos equipado con un posicionador digital puede considerarse conceptualmente como una estructura de control en cascada:
Lazo maestro: Controlador de proceso — DCS o PLC
Lazo esclavo: Válvula de control + posicionador digital
El controlador de proceso determina adónde debe ir la válvula, en función de la variable de proceso y su punto de ajuste.
El posicionador determina qué salida neumática se necesita para llevar la válvula hasta allí y mantenerla en esa posición.
Esta distinción se vuelve especialmente importante cuando comenzamos a hablar de diagnóstico.
Diagnóstico: dónde estamos y hacia dónde debemos ir
Las últimas generaciones de posicionadores digitales proporcionan más información de diagnóstico que nunca.
Sin embargo, gran parte de la funcionalidad de diagnóstico disponible actualmente sigue estando centrada en el dispositivo y no en la válvula de control.
Con la electrónica moderna, incorporar más diagnósticos internos de circuitos, sensores o del propio dispositivo es relativamente sencillo. Estas funciones tienen, sin duda, valor. Pero agregar más diagnósticos a nivel del dispositivo no necesariamente se traduce en una mejor comprensión de la salud mecánica y el desempeño de la válvula de control.
Para Castaneda, la mayor oportunidad está en otro lugar.
Utilizar los datos que ya están disponibles dentro del posicionador digital para monitorear la válvula de control como un equipo mecánico dinámico.
Posición. Presión. Desviación de recorrido. Fricción. Tiempo de respuesta. Comportamiento del accionamiento. Cambios de dirección. Ciclos de operación. Firmas dinámicas.
La información ya está ahí.
El desafío consiste en convertir:
Datos → Información → Diagnóstico → Acción
Un mensaje que simplemente aconseje al operador «verificar la presión de suministro» tiene un valor limitado cuando hablamos de diagnóstico predictivo.
El verdadero valor está en determinar por qué cambió el comportamiento, qué significa ese cambio para el desempeño de la válvula y qué acción debe tomarse antes de que se convierta en un problema de proceso, confiabilidad o mantenimiento.
El desafío mayor: ¿quién posee el conocimiento?
Se plantea además otro desafío importante al que se enfrentan tanto los usuarios como los fabricantes: el conocimiento está disperso en toda la industria.
La experiencia en mantenimiento y operación reside principalmente en los usuarios: técnicos, operadores, ingenieros y especialistas que han pasado años trabajando con válvulas en procesos reales.
El conocimiento sobre diseño y aplicación de válvulas reside principalmente en los fabricantes.
Por su parte, los desarrolladores de software y los científicos de datos poseen los conocimientos necesarios para construir plataformas de inteligencia artificial y aprendizaje automático capaces de procesar enormes cantidades de datos e identificar patrones.
La IA y el aprendizaje automático ayudarán cada vez más a integrar estas diferentes áreas de conocimiento.
Pero todavía existe una pregunta fundamental:
¿Quién aporta el conocimiento específico del dominio necesario para interpretar los datos, reconocer los mecanismos de falla, diagnosticar qué está ocurriendo realmente dentro de la válvula y recomendar la acción adecuada para mitigar el riesgo de falla?
Ese puede ser uno de los mayores desafíos que tenemos por delante.
Profesionales experimentados se están jubilando en distintos ámbitos de la industria, llevándose consigo décadas de conocimiento adquirido a través de la experiencia.
La tecnología puede recopilar los datos.
La IA puede identificar patrones.
Pero alguien todavía necesita enseñarles a estos sistemas qué significan esos patrones en el mundo real.
¿Quién ocupará ese lugar?
La reflexión de Castaneda deja así planteada una cuestión que probablemente será cada vez más relevante para la industria: cómo combinar la enorme cantidad de datos que hoy pueden obtenerse de los dispositivos digitales con el conocimiento técnico necesario para interpretarlos correctamente.
El desafío no consiste solamente en recopilar más datos, sino en transformarlos en información útil para tomar mejores decisiones.
Y allí es donde los posicionadores digitales modernos pueden desempeñar un papel cada vez más importante: no solo como elementos de control, sino también como una fuente de información sobre el comportamiento, el estado y la evolución de las válvulas de control.
Fuente: Ricardo Castaneda
Sobre el autor
Ricardo Castaneda es un referente internacional en válvulas de control y tecnologías de automatización y diagnóstico digital, con una extensa trayectoria en la industria de procesos.
A lo largo de su carrera, ha desarrollado una amplia experiencia en soluciones de automatización, instrumentación inteligente, válvulas de control, diagnóstico digital y tecnologías aplicadas a industrias como Oil & Gas, LNG, generación de energía, hidrógeno y petroquímica.
Durante muchos años formó parte de GE Oil & Gas y Baker Hughes, donde estuvo estrechamente vinculado a la evolución de las tecnologías de posicionamiento y diagnóstico digital, incluyendo el desarrollo y la aplicación de soluciones asociadas a la nueva generación de posicionadores.
Agradecemos especialmente a Ricardo Castaneda por autorizarnos a adaptar y compartir esta publicación para el blog de Secoin.

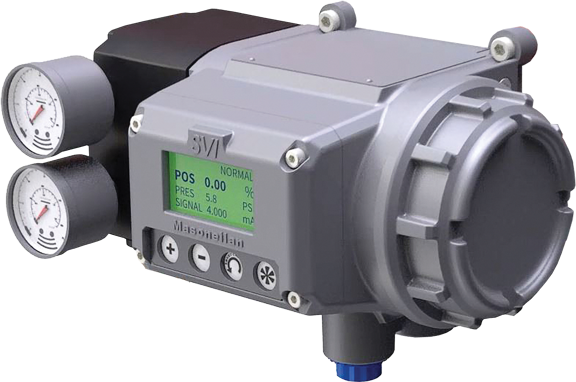

La Solución de Baker-Hughes: el posicionador Masoneilan SVI-3
El posicionador Masoenialn SVI-3 de última generación, cuenta con la capacidad de procesar en su electrónica datos adicionales que representan el estado de salud de la válvula de control en condiciones de operación y en forma dinámica, sin interrumpir o afectar el proceso. Estos datos adicionales en un entorno de mantenimiento predictivo son considerados Indicadores de Desempeño Clave o Key Performance Indicators (KPIs).

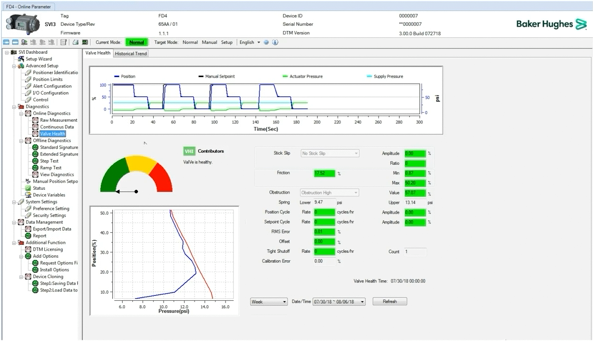

Una de las características más relevantes del SVI-3 junto con los KPIs calculados y su interfaz basada en DTM (IEC-62453), es la incorporación de los primeros algoritmos avanzados para interpretar y representar la condición de la válvula de control mediante un indicador de fácil comprensión Valve Health Index (VHI) o Índice de Estado de Salud, mismo que está basado en el estándar internacional de NAMUR NE-107 que simplifica la representación de diagnósticos en instrumentación en general.
Otra característica relevante del SVI-3 es su capacidad de integrarse con diferentes plataformas de control y administración de activos gracias a su comunicación digital HART -7, y disponibilidad de las dos tecnologías para acceso de datos y configuración, EDDL, y DTM. Lo que garantiza una interoperabilidad al 100% y sin necesidad de adquirir aplicaciones adicionales para el acceso los KPIs disponibles.
